Diagnóstico Técnico
Cómo funciona la termografía infrarroja en fachadas de edificios, qué detecta y por qué los hallazgos importan para las comunidades de edificios residenciales.
Cómo funciona la termografía infrarroja
La termografía infrarroja es una técnica de medición sin contacto que captura la radiación térmica emitida por las superficies. Todo material con una temperatura superior al cero absoluto emite radiación infrarroja — la cantidad y longitud de onda de esta radiación varía con la temperatura superficial.
Una cámara infrarroja radiométrica convierte esta radiación térmica en un mapa de temperatura — una imagen visual donde cada píxel representa un valor de temperatura superficial medido. Cuando se escanea la fachada de un edificio en condiciones adecuadas, las áreas con diferentes propiedades térmicas aparecen como zonas de temperatura distintas en la imagen.
El calor fluye naturalmente de las zonas más cálidas a las más frías. En invierno, los espacios interiores calefaccionados pierden calor hacia el exterior frío a través de la envolvente del edificio. Donde la envolvente tiene debilidades — aislación faltante, elementos conductores o grietas — pasa más calor, creando temperaturas superficiales exteriores más elevadas en esos puntos. Estos aparecen como zonas más brillantes en la imagen infrarroja.
En verano, el proceso se invierte: las superficies exteriores calentadas por el sol transmiten calor hacia el interior con mayor facilidad donde la aislación es deficiente, creando temperaturas superficiales interiores más elevadas en esas zonas. La termografía captura ambas condiciones.
Condición clave: Para una detección confiable de anomalías térmicas, se necesita un diferencial de temperatura mínimo de aproximadamente 10°C entre el interior y el exterior. Por eso los estudios de invierno en las regiones central y sur de Chile suelen producir los resultados más informativos.
Tipos de anomalías térmicas
Las siguientes categorías de anomalías térmicas se identifican frecuentemente en fachadas de edificios residenciales en Chile mediante termografía infrarroja.
Puentes Térmicos en Elementos Estructurales
Las columnas, vigas y losas de hormigón que penetran o contactan el exterior del edificio crean vías de alta conductancia térmica. Estos puentes térmicos estructurales son particularmente comunes en la construcción residencial chilena de las décadas de 1980 a 2000, donde la continuidad de la aislación a través de los elementos estructurales no era un requisito de diseño. Aparecen en la imagen infrarroja como zonas lineales o planas de temperatura superficial exterior elevada en invierno.
Anomalías en Marco y Sello de Ventanas
Los marcos de ventanas conducen el calor con mayor facilidad que las secciones de muro bien aisladas. Los sellos perimetrales deteriorados entre el marco y el muro circundante crean vías de infiltración de aire claramente visibles en imágenes térmicas como zonas periféricas frías alrededor de la ventana en invierno. Las ventanas de vidrio simple también muestran una transmisión de calor significativamente mayor que las unidades de doble vidrio, visible como superficies de vidrio más cálidas en los escaneos de invierno.
Deficiencias de Aislación
Las áreas donde falta aislación, ha sido comprimida por cargas de construcción o fue instalada incorrectamente se muestran como zonas de mayor conductancia térmica. En sistemas de fachada con aislación exterior, los vacíos entre paneles de aislación o alrededor de penetraciones son particularmente comunes. Aparecen como manchas cálidas irregulares en la imagen térmica de invierno que no corresponden a elementos estructurales ni posiciones de ventanas.
Indicadores de Humedad e Infiltración
Los materiales de construcción saturados de agua tienen propiedades térmicas distintas a los materiales secos. Las áreas de infiltración de humedad suelen aparecer como zonas frescas irregulares en imágenes térmicas diurnas, especialmente después de la lluvia, cuando el agua se evapora y enfría la superficie. Si bien la termografía no es una herramienta de medición de humedad, puede indicar áreas que justifican una investigación adicional para detectar infiltración de agua.
Conexiones de Balcones y Terrazas
Las losas de balcón que se extienden desde el interior calefaccionado hacia el exterior son puentes térmicos clásicos. La losa de hormigón conduce el calor directamente desde el sistema de piso interior hacia el exterior, creando una zona lineal cálida pronunciada en la conexión del balcón en imágenes térmicas de invierno. Este es uno de los problemas más comunes y significativos en edificios de departamentos chilenos.
Zonas de Penetración de Instalaciones
Los puntos donde tuberías, conductos u otras instalaciones atraviesan la envolvente del edificio frecuentemente carecen de sellado adecuado de aislación. Estas penetraciones pueden crear puentes térmicos puntuales o vías de infiltración de aire detectables en imágenes térmicas como anomalías localizadas en superficies de fachada que de otro modo serían uniformes.

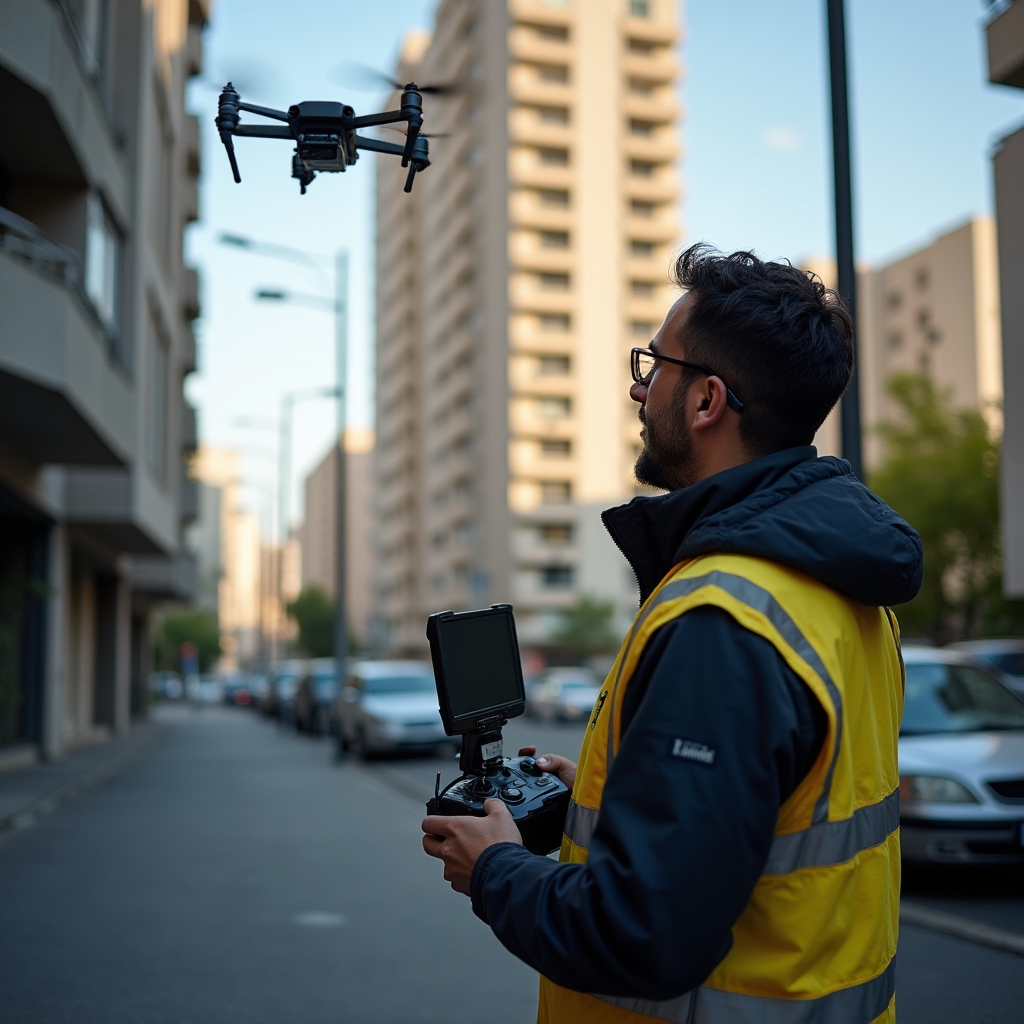

Por qué termografía con drone
Los estudios térmicos de edificios tradicionales requieren posicionamiento de cámara a corta distancia, lo que para edificios residenciales de varios pisos implica andamios, plataformas elevadas o limitar el estudio a las áreas de planta baja accesibles. La termografía con drone elimina estas limitaciones.
